ACRYFT (Sumitomo Chemical)
ACRYFT는 SUMITOMO의 독자 기술로 개발 세계에서 처음으로 상업생산, 판매하고 있습니다. 에틸렌과 메타아크릴레이트의 공중합체(EMMA)로 되어 있습니다. ACRYFT는 종래의 에틸렌 초산비닐 공 중합 수지(EVA)와 동등한 부드러움 고무와 같은 탄성, 뛰어난 저온특성, 저온Heat Seal성 등을 가지고 있습니다.
주요특징
- EVA보다 열 안정성이 극단적으로 뛰어나며 분해되어도 EVA처럼 산이 발생하지 않아 고온에서 성형이 가능
- 저밀도 폴리에틸렌(LDPE)와 같이 압출 라미네이팅 가공이 용이 함
- 사출성형의 조건범위가 넓고 범용 엔프라 등 각종 플라스틱과의 블랜드가 가능
- 다량의 충진제의 혼합이 가능
- EVA보다 자극성 냄새가 없다
- EVA처럼 산에 의한 부식이 없다
- 전기적 특성이 뛰어나다
- 내후성이 좋다
- 고무 점착물에 대하여 박리성이 좋다
- 난연성
- 유연성
- 접착성
- 복합화가 용이
- 발포성 양호 (엔프라와의 다층화)
- 저 취기 (엔프라와의 블랜드)
- 저 부식 성
- 양호한 통풍 성
- 타 화합물과의 친화성이 뛰어남
- 적외선 흡수
- 고 투명성(특히 두꺼운 시트)
- 재사용 가능
- 압출 토크가 낮음
- 고온 가공에 따른 LINE고속화, HIGH CYCLE화
- 2차 가공성(이형성, CUT성)이 양호
- 회수품의 재사용이 가능
- 연소칼로리가 적음
- 고 용융 수지가 혼합되는 다층체, 복합체라도 분해 회수가 불필요
- 재생 사용시의 점도 변화가 적고 재 사용률의 변경에 유연성으로 대응

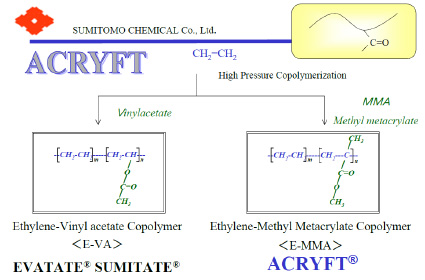

EMMA구조
물성 및 용도
| 주요 용도 | 일반목적 | 필름 / 시트 | 라미네이트 필름 | 와이어 & 케이블 | 핫멜트 접착제 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 수지개질제 | 부드러운 매트 필름 | |||||||||||||||
| Grade/항목 | 평가방법 | 단위 | WD106 | WK307 | WK402 | WD203-1 | WD201-F | WH206-F | CM-8013 | CM-8014 | WD301-F | WH303-F | WH401-F | WH102 | CM5021 | CM5022 |
| MMA Content | Infra Red Sumika-Method |
wt% | 5.8 | 25 | 25 | 5 | 10 | 20 | 12.5 | 17.5 | 10 | 18 | 20 | 17 | 28 | 32 |
| M.F.R | JIS K7210-1999 | g/10min | 0.32 | 7 | 20 | 2 | 2 | 2 | 3.5 | 4 | 7 | 7 | 20 | 0.25 | 450 | 450 |
| 밀도 | JIS K7112-1999 | kg/㎥ | 920 | 940 | 940 | 920 | 930 | 940 | 930 | 940 | 930 | 940 | 940 | 930 | 940 | 950 |
| 인장강도 | JIS K7113-1995 | Mpa | 18 | 9 | 8 | 15 | 16 | 16 | 11 | 10 | 11 | 9 | 8 | 25 | 2 | 2 |
| 연시율 | JIS K7113-1995 | % | 750 | 730 | 750 | 750 | 740 | 720 | 710 | 700 | 700 | 750 | 700 | 750 | 320 | 350 |
| 굴곡 탄성율 | ASTM D747-70 | Mpa | 80 | 17 | 15 | 88 | 65 | 20 | 60 | 32 | 65 | 27 | 17 | 35 | 8 | 6 |
| Durometor Hardness |
JIS K7215-1986 | A | 100 | 85 | 84 | 100 | 100 | 90 | 95 | 91 | 97 | 91 | 89 | 93 | 73 | 65 |
| D | 48 | 31 | 30 | 48 | 43 | 38 | 42 | 36 | 43 | 36 | 34 | 43 | 30 | 17 | ||
| 비캣 연화점 | JIS K7206-1999 | ℃ | 85 | 47 | 45 | 83 | 75 | 60 | 65 | 60 | 75 | 60 | 50 | 73 | <25 | <25 |
| 녹는점 | JIS K7121-1987 | ℃ | 101 | 80 | 79 | 106 | 100 | 86 | 89/110 | 79/110 | 100 | 89 | 86 | 90 | 67 | 63 |
| R&B 연화점 | JIS K2207-1996 | ℃ | >195 | 143 | 125 | 185 | 185 | 185 | 175 | 170 | 150 | 146 | 125 | >195 | 90 | 89 |
| 취성 온도 | JIS K7216-1980 | ℃ | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | <-75 | -46 | -46 |
| E.S.C.R | ASTM D1693-70 | hr | >300 | >300 | 50 | 5 | 50 | >300 | 1 | >300 | 1 | 80 | 13 | >300 | <1 | <1 |
용도
| 1 | 2 | 3 | ||
|---|---|---|---|---|
| Formulation (wt%) | WH102 | 50 | 40 | 30 |
| Mg(OH)2 | 50 | 60 | 70 | |
| 컴파운드의 특성 | 인장강도(MPa) | 12 | 8.8 | 6.9 |
| 연신률 (%) | 610 | 580 | 23 | |
| 딱딱함 (MPa) | 86 | 109 | 149 | |
| 산소지수 (%) | 29.1 | 31.3 | 35.7 | |
Magnesium hydroxide Mg(OH)2：Kyowa Chemical KISUMA 5B
Compounding：Labo Plast mill１５０℃６０ｒｐｍ５分
Test Method：ＪＩＳNo３Dambell２００ｍｍ／ｍｉｎ
| Acryft | EEA | EVA | ||||
|---|---|---|---|---|---|---|
| WD301 | WH302 | WH303 | EEA | D3012 | ||
| MFR(g/10min) | 7 | 7 | 7 | 6 | 6 | |
| Comonomer(wt%) | MMA 10 | MMA 15 | MMA 18 | EA 18 | VA 10 | |
| 녹는점 (℃) | 100 | 94 | 89 | 95 | 97 | |
| 결정화 온도 (℃) | 87 | 79 | 75 | 80 | 84 | |
| 가열 밀봉 강도 < 10N HSTemp > (℃) |
240℃ *2 | ー | ー | ー | ー | 116 |
| 270℃ *1 | 122 | 114 | ー | ー | ー | |
| 290℃ *1 | 118 | 107 | 103 | 103 | ー | |
| 310℃ *1 | 118 | 109 | 103 | 103 | ー | |
| 310℃ *3 | ー | 116 | 113 | 128 | ||
| Hot-tack < 10mm peeling Temp > (℃) |
240℃ *2 | ー | ー | ー | ー | 106 |
| 270℃ *1 | 117 | 102 | ー | ー | ー | |
| 290℃ *1 | 115 | 100 | 92 | 96 | ー | |
| 310℃ *1 | 115 | 98 | 92 | 118 | ー | |
| 310℃ *3 | ー | 107 | 105 | * 4 | ー | |
| MMA (weight%) | 융용물의 흐름 Rate(g/10min) | |
|---|---|---|
| CM5021 | 28 | 450 |
| CM5022 | 32 | 450 |
| CM5023 | 28 | 150 |
